Grundlegendes Design von Schimmelpilzbasisstoppblöcken

■ Schimmeldesign

Formen mit der Länge oder Breite der Formbasis von mehr als 800 mm (inklusive) müssen mit mindestens vier Grenzblöcken ausgelegt werden. In anderen Fällen kann die Anzahl der Grenzblöcke entsprechend der Anzahl der Ejektorstiftlöcher eingestellt werden, dürfen jedoch nicht weniger als die Anzahl der Ejektorstiftlöcher sein.

Symmetrische Anordnung sicherstellen.

Im Allgemeinen sollten die Grenzblöcke direkt über oder in der Nähe der Auswerferstiftlöcher positioniert werden.

■ Entwurfsmethode

Die Grenzblöcke müssen direkt in die 3D -Formstruktur ausgelegt und gleichmäßig auf der Ejektorplatte zusammengebaut (wie in der folgenden Abbildung gezeigt). Sie sollen direkt vom Formbasishersteller bearbeitet werden.

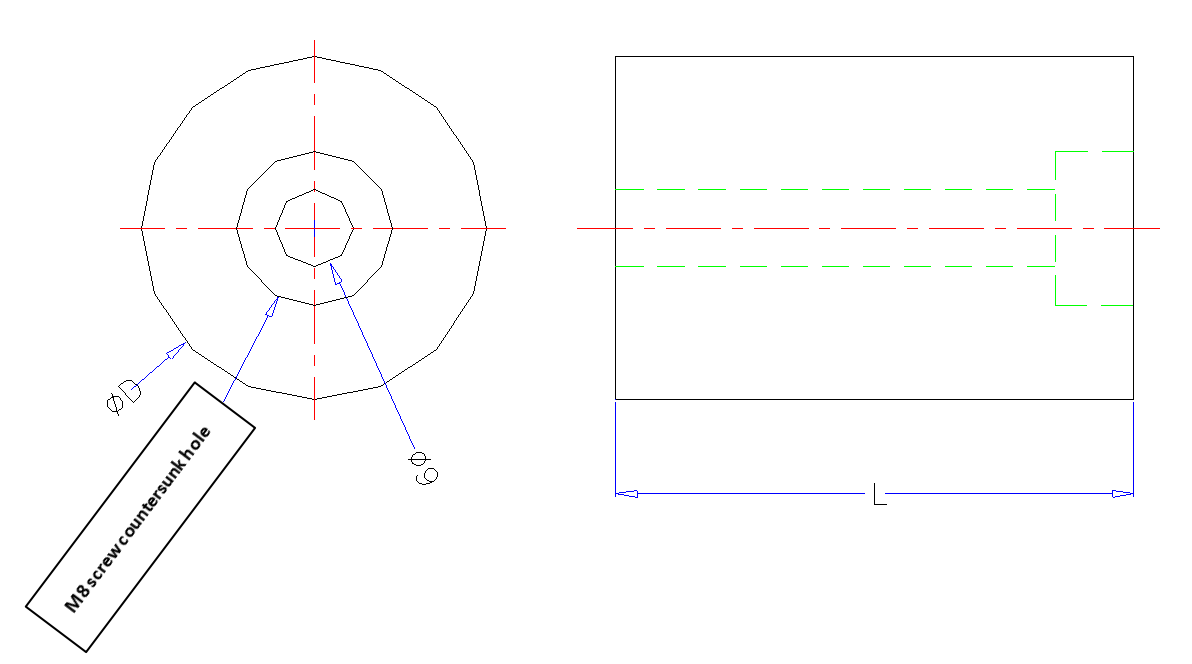

■ Die Dimension des Stoppers

Bei der Ermittlung ihrer Platzierung müssen flexible Anpassungen vorgenommen werden, um sicherzustellen, dass keine Störungen mit Ejektorstiften, Ejektorärmel, Winkelheltern, Stützsäulen, federbelasteten Stäben oder Säulen mit Ausstrahlungsplatten vorhanden sind.
