Formverfahren zur Verhinderung von Rissbildung durch Wärmebehandlung

Verfahren zur Verhinderung von Rissbildung durch Wärmebehandlung

Das Reißen von Teilen (typischerweise Kernkomponenten einer Form, wie Kerne, Hohlräume, Schieber, Auswerferstifte usw.) nach der Wärmebehandlung hat katastrophale und systemische Auswirkungen auf ein Formenherstellungsprojekt und geht weit über den Ausschuss einer einzelnen Komponente hinaus.

Direkte Auswirkung: Ausfall der Kernfunktion und Verlust der Präzision

Ein gerissenes Teil ist unbrauchbar und verhindert direkt den Zusammenbau oder Versuch der Form. Selbst mikroskopisch kleine Risse können sich unter der zyklischen Hochdruckbelastung beim Einspritzen oder Prägen schnell ausbreiten und zu einem katastrophalen Versagen (z. B. Hohlraumbruch) führen. Dadurch fällt nicht nur die gesamte Form an, sondern es werden auch Hunderttausende Dollar an Bearbeitungsstunden (Präzisionsfräsen, Erodieren, Polieren) sofort überflüssig.

Indirekte Auswirkungen: Verlust der Projektkontrolle und Vertrauenskrise

Die Formenherstellung ist ein äußerst sequenzieller Prozess. Durch die Wärmebehandlung kommt es zu Rissbildung an einem wichtigen Teil, wodurch der gesamte Produktionsrhythmus gestört wird. Die Durchlaufzeiten verzögern sich in der Regel um Wochen oder Monate, da Materialien nachbestellt, nachbearbeitet und Wärmebehandlungs- und Endbearbeitungsprozesse wiederholt werden. Dies hat erhebliche Auswirkungen auf den Zeitplan für die Produkteinführung des Kunden, setzt den Formenbauer hohen Verzögerungsstrafen aus und schadet seinem Ruf als zuverlässiger Lieferant.

Wirtschaftliche Auswirkungen: Exponentieller Kostenanstieg

Die finanziellen Auswirkungen gehen weit über die Neugestaltung eines Teils hinaus. Dazu gehören: Die versunkenen Kosten aller bereits in das ausgefallene Teil investierten Fertigungskosten; Die Material- und Arbeitskosten für die zweite Herstellung; Überstunden- und Beschleunigungsgebühren zur Wiederherstellung des Zeitplans; Mögliche Schadensersatzansprüche des Kunden. Die Gesamtkosten betragen oft ein Vielfaches des Wertes des Originalteils und schmälern die Rentabilität des Projekts erheblich.

Systemische Reflexion: Aufdeckung kollaborativer Designfehler

Rissbildung deckt grundsätzlich einen Fehler in der Zusammenarbeit in der gesamten Kette auf, vom Formenentwurf über die Prozessplanung bis hin zur Durchführung der Wärmebehandlung. Beispielsweise führen Konstruktionsmerkmale wie scharfe Ecken oder abrupte Querschnittsänderungen oder eine grobe Bearbeitung, bei der keine ausreichenden Verrundungen und Aufmaße wie spezifiziert zurückbleiben, zu Spannungskonzentrationspunkten während der Wärmebehandlung. Dies zwingt Formenbauer dazu, die Wärmebehandelbarkeit als Kernelement der Front-End-Designprüfung zu behandeln und so eine integrierte Zusammenarbeit zwischen Design-, Bearbeitungs- und Wärmebehandlungsprozessen zu fördern.

Rissbildung an Teilen durch Wärmebehandlung ist einer der kritischsten Fehler, die es bei der Formenherstellung zu vermeiden gilt. Es beeinflusst ein Projekt an mehreren Fronten: technisch, liefertechnisch, wirtschaftlich und reputativ. Erfolgreiche Formenbauer müssen systematische Präventionsmechanismen etablieren – durch Optimierung des Teiledesigns (Vermeidung von Spannungskonzentrationen), strikte Kontrolle der Bearbeitungsprozesse vor der Behandlung und durch technische Zusammenarbeit mit Wärmebehandlungslieferanten – anstatt auf Abhilfemaßnahmen nach einem Ausfall zurückzugreifen.

Verfahren zur Verhinderung von Rissbildung durch Wärmebehandlung

Derzeit kommt es nach der Wärmebehandlung zu Rissen in den Teilen, was sich erheblich auf die Lieferfristen und Produktionskosten der Formen auswirkt. Der Hauptgrund ist ein unzureichendes Verständnis des Wärmebehandlungsprozesses, der zu solchen Anomalien führt. Bei kritischen Prozessen müssen im Vorfeld vorbeugende Maßnahmen ergriffen werden, um sicherzustellen, dass es nach der Wärmebehandlung nicht zu Rissen kommt.

Die Ursache für Risse ist die Konzentration innerer Spannungen oder übermäßige Temperaturunterschiede während der Erwärmungs- und Abkühlungsphasen des Materials, was zu einer Trennung und einem Bruch auf molekularer Ebene führt.

Um die Grundursache der Rissbildung zu beseitigen, muss der Prozess sicherstellen, dass die Teile nach der Grobbearbeitung keine scharfen Kanten, dünnen Abschnitte, spitzen Winkel oder erhebliche Dickenschwankungen aufweisen. Bei Bedarf sollten im Vorfeld Verstärkungsrippen zur Erhöhung der Festigkeit in den Prozess eingearbeitet werden.

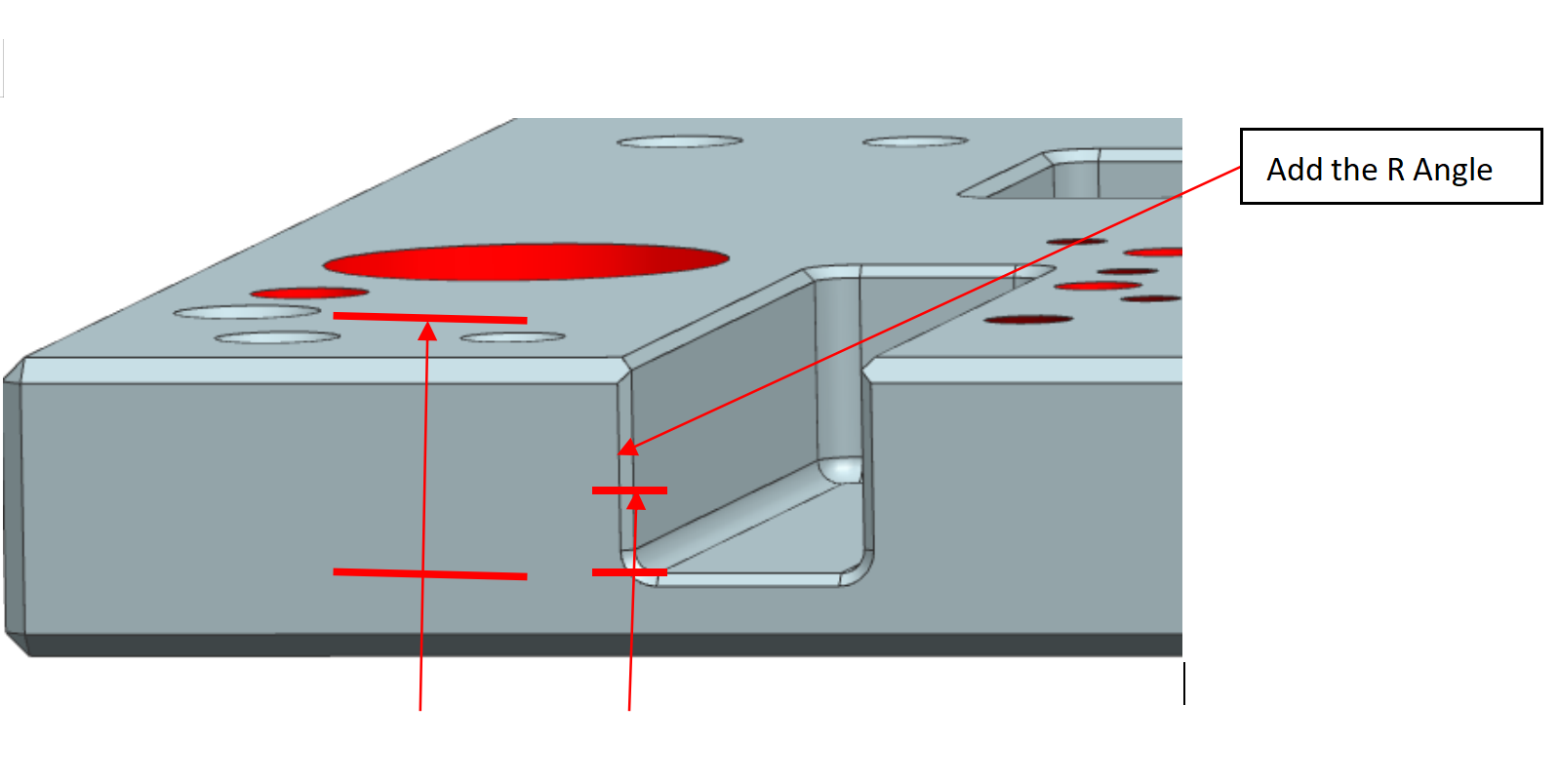

Illustrierter Leitfaden zur vorbeugenden Wärmebehandlung von Teilen

1. Wählen Sie bei der Schruppbearbeitung Werkzeuge mit einem Radius größer als R3 und bewahren Sie den Kehlradius am Grund auf, um die Bildung scharfer Ecken zu verhindern.

2 . Wenn die Dickenabweichung in der Konstruktionszeichnung mehr als das Doppelte beträgt, lassen Sie bei der Grobbearbeitung zusätzliches Material übrig, um eine ungleichmäßige Wärmeableitung zu verhindern. Dickere Bereiche leiten die Wärme langsam ab, während dünnere Bereiche die Wärme schnell ableiten, was zu erheblichen Temperaturunterschieden und Zugrissen führt.

3. Stellen Sie sicher, dass der Abstand zwischen lochartigen Merkmalen und der Kante mindestens das Doppelte des Lochdurchmessers beträgt.
