Zwei-Komponenten-Spritzgussservice

Das Zweikomponenten-Spritzgießen ist nicht nur ein Prozess; Es ist eine Design-Freiheit für die Haushaltsgeräteindustrie. Diese fortschrittliche Technologie ermöglicht die Herstellung eines einzigen, makellosen Bauteils aus zwei unterschiedlichen Materialien oder Farben innerhalb eines nahtlosen Zyklus. Es wandelt traditionelle Designbeschränkungen in Chancen um – es eliminiert kostspielige Sekundärmontagen, unzuverlässige Klebstoffe und inkonsistente Endbearbeitungsschritte, die bei der konventionellen Fertigung Probleme bereiten.

Im technischen Kern handelt es sich beim Two-Shot Moulding um eine integrierte Fertigungslösung. Es stellt komplexe Teile aus mehreren Materialien in einem Arbeitsgang her, indem ein zweites Material auf ein vorgeformtes Substrat gespritzt wird. Das Ergebnis ist eine monolithische Verbindung auf molekularer Ebene, wodurch eine Verbindung entsteht, die stärker ist als jeder nachträgliche Klebstoff oder mechanische Verschluss. Für Gerätemarken bedeutet dies eine beispiellose Teileintegrität, bei der sich Soft-Touch-Griffe nicht ablösen und integrierte Dichtungen nicht auslaufen – was die Produktlebensdauer und die Benutzersicherheit direkt erhöht.

Der wahre Wert für Gerätehersteller liegt in greifbaren Ergebnissen. Bei diesem Verfahren werden starre Rahmen mit flexiblen Dichtungen nahtlos verschmolzen, durchscheinende Indikatoren mit undurchsichtigen Gehäusen kombiniert und strukturierte, rutschfeste Oberflächen ohne einen einzigen zusätzlichen Schritt integriert. Durch die Konsolidierung mehrerer Teile in einem werden der Montageaufwand und die Lieferkette reduziert und die Markteinführungszeit verkürzt. Dadurch werden eine hervorragende Ästhetik, Funktion und Zuverlässigkeit gewährleistet und gleichzeitig die Gesamtsystemkosten gesenkt.

一. Überblick über die Zwei- Schuss - Formtrennflächengestaltung

A. Auswahl von Trennlinien

Bei der Auswahl der Trennfuge müssen Überlegungen zum Produktauswurf und zur Vereinfachung der Formstruktur berücksichtigt werden. Darüber hinaus müssen die Trennfugen für beide Materialien identisch sein (gleiche Trennfuge).

B. Typische Formstrukturkonfiguration

Im Allgemeinen sind die beweglichen Hälften (Kerne) der beiden Formsätze in Form und Größe identisch. Die stationären Hälften (Hohlräume) haben unterschiedliche formgebende Oberflächen, die jeweils eines der beiden Materialien bilden.

C. Design der Second-Shot-Hohlraum- und Spielanalyse

Bei der Gestaltung der Kavität für den zweiten Schuss muss ein Freiraum vorgesehen werden, um zu verhindern, dass dieser den bereits geformten Teil des ersten Schusses schabt oder beschädigt. Allerdings muss die strukturelle Integrität jeder Dichtfläche kritisch beurteilt werden. Die Analyse muss ermitteln, ob sich der Kunststoff unter hohem Einspritzdruck verformen könnte, was möglicherweise zu Graten beim zweiten Schuss führen könnte.

D. Kontrolle der strömungsbedingten Verzerrung

Es muss darauf geachtet werden, ob der Kunststofffluss beim zweiten Schuss auf das Teil des ersten Schusses treffen und es verdrängen könnte, wodurch sich dessen Geometrie verformt. Wenn dieses Risiko besteht, muss das Design geändert werden, um es zu mindern.

e. Gestaltung von Kernkreuzungsbereichen

Bei Produktmerkmalen mit Kernkreuzung (Absperrungen) muss der Entformungswinkel deutlich erhöht werden.

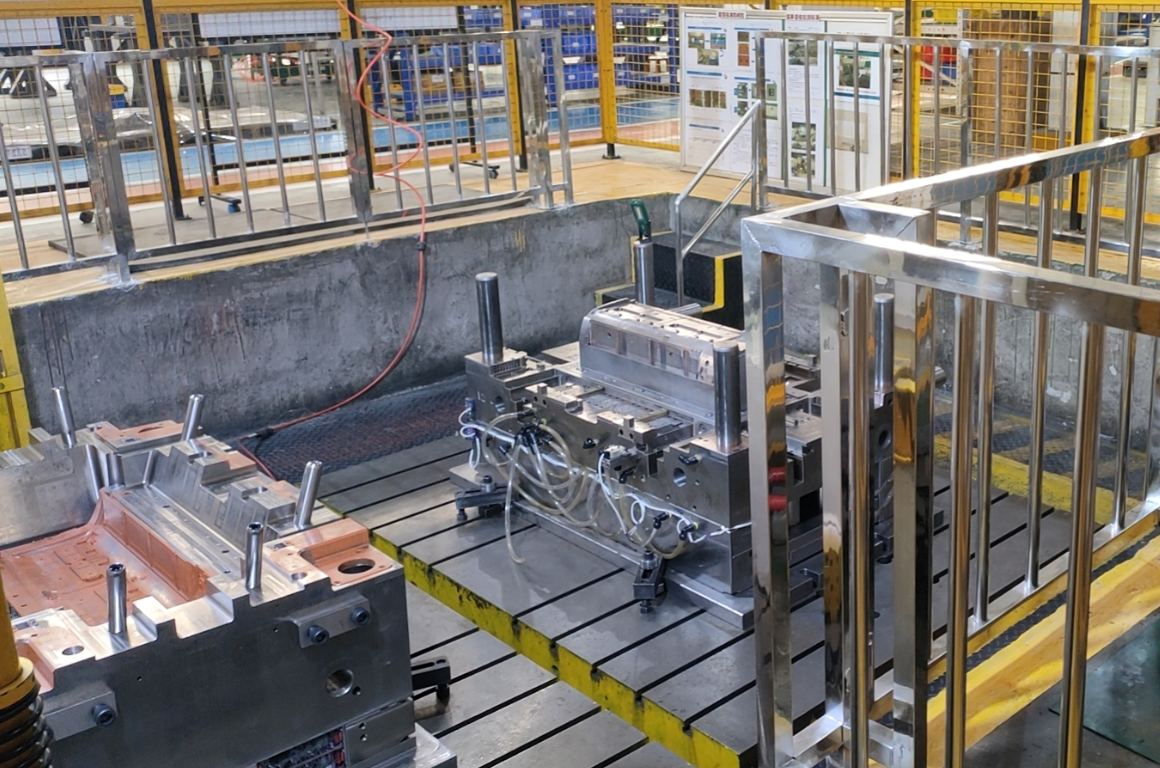

Ja. Wichtige Punkte für die Trennlinienanpassung in Zweikomponenten-Formen

Zwei-Schuss-Formanpassungsverfahren

A. Die Hard-Shot- und Soft-Shot-Formsätze sollen gleichzeitig auf einer Formspann-/Probierpresse montiert werden.

B. Nachdem die Trennfugen beider Formsätze angebracht sind, installieren Sie sie auf der Spritzgießmaschine und formen Sie zunächst die Hartspritzteile unabhängig voneinander.

C. Nach dem Formen müssen die Hard-Shot-Teile in den Soft-Shot-Hohlraum eingesetzt werden, um die Dichtflächen anzupassen und zu überprüfen.

D. Bei diesem Montagevorgang ist darauf zu achten, dass die hart beschossenen Teile nicht gequetscht werden. Dies erfordert eine „Null-zu-Null“-Konstruktionsabsicht, bei der die angepassten Dichtflächen einen präzisen, bündigen Kontakt ohne Beeinträchtigung erreichen.

三. Formbasis -Designspezifikationen für eine Zwei-Schuss-Form

A. Einheitliche Plattendicke: Die beiden Formsätze müssen identische Plattenstapelhöhen haben (dh die kombinierten Dicken der beweglichen Hälften müssen gleich sein und die kombinierten Dicken der stationären Hälften müssen gleich sein). Wenn die Höhen unterschiedlich sind, schließt sich der andere Satz nicht ordnungsgemäß an der Spritzgießmaschine, nachdem ein Satz montiert und die Form gedreht wurde.

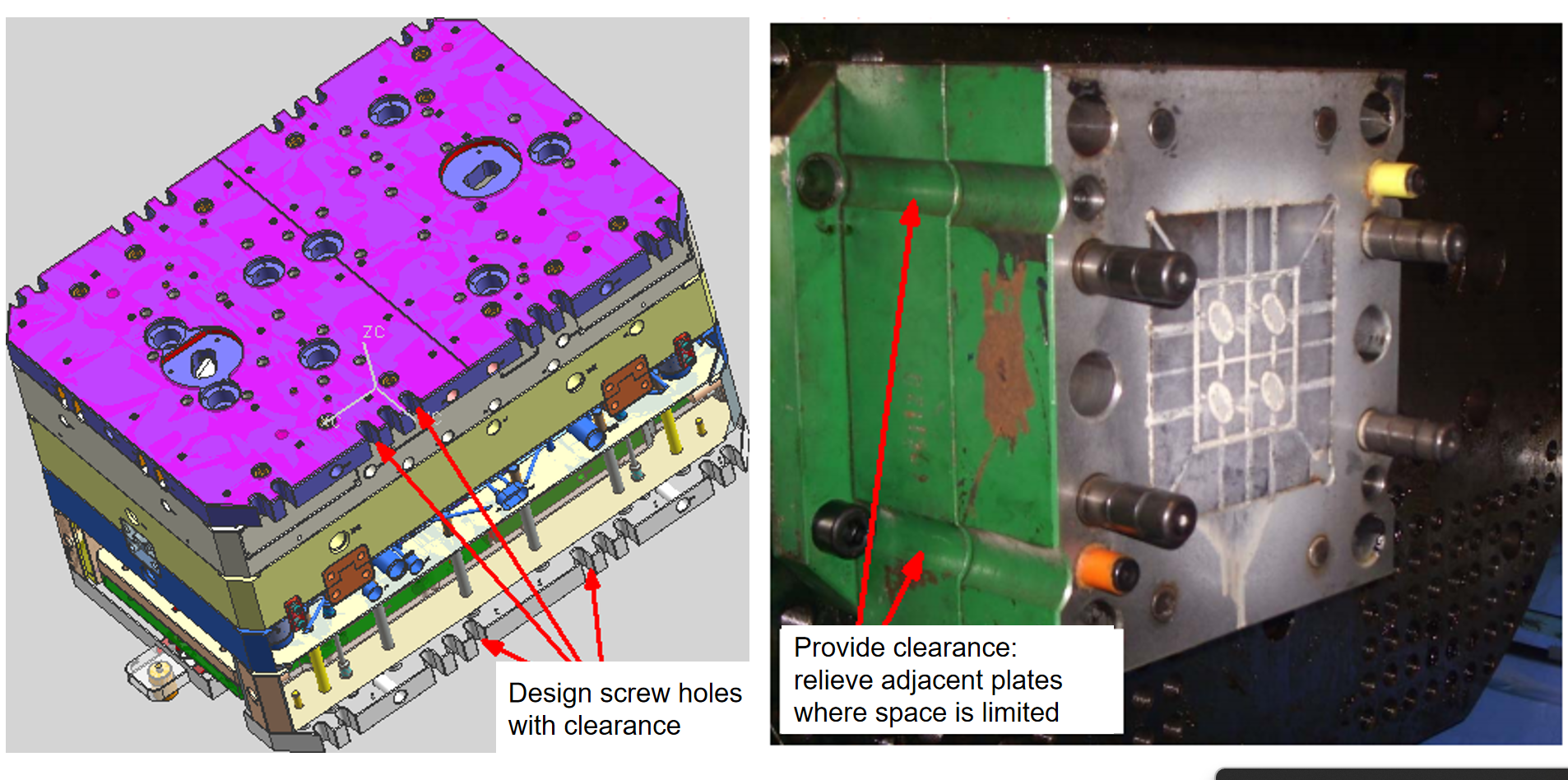

B. Sichere Montage und Freiraum: Die gesamte Form muss aus Sicherheitsgründen sicher und ausschließlich mit Schrauben an der Spritzgießmaschine befestigt werden. Auf allen entsprechenden Platten muss ausreichend Freiraum vorhanden sein, um den Zugang zu den Schrauben zu ermöglichen und ein Festklemmen zu verhindern. (Siehe das Diagramm unten.)

C. Mittenausrichtung für Designs mit einer Basis: Bei Zwei-Schuss-Formen, die auf einer Basis mit einer einzigen Form konstruiert sind, müssen Passstifte zur Ausrichtung in die feste Platte auf der rotierenden Seite integriert werden. Ihre Position muss mit den Passstiftlöchern am Drehteller der Spritzgießmaschine übereinstimmen. Dies verhindert eine Fehlausrichtung zwischen der Formmitte und dem Rotationszentrum der Maschine und gewährleistet so eine erfolgreiche Installation

Das Zweikomponenten-Spritzgießen entwickelt sich zu einem zentralen Treiber in der Herstellung hochwertiger Haushaltsgeräte und treibt drei Schlüsseltrends voran: Integration, sensorische Erfahrung und Zuverlässigkeit. Die Technologie kombiniert nahtlos strukturelle starre Komponenten mit Soft-Touch- oder Dichtungselementen in einem einzigen Zyklus und macht herkömmliche Montage-, Klebe- und Lackierprozesse überflüssig. Dies entspricht direkt der wachsenden Nachfrage nach nahtloser Ästhetik, integrierter wasserdichter Versiegelung und personalisierten taktilen Oberflächen.

Technisch gesehen entsteht beim Zwei-Schuss-Formen eine Verbindung auf molekularer Ebene, die im Vergleich zu Sekundärprozessen eine weitaus höhere Zuverlässigkeit und Langlebigkeit bietet. Es ermöglicht Haushaltsgerätemarken, schneller kompaktere, langlebigere und ästhetisch raffiniertere Produkte auf den Markt zu bringen. Über die Ästhetik hinaus liegt sein Wert darin, Lieferketten zu vereinfachen, den Produktionsertrag zu steigern und die Gesamtsystemkosten zu senken – und so eine solide Wettbewerbsbarriere aufzubauen. Da sich Smart-Home-Ökosysteme und Personalisierung weiterentwickeln, wird die Two-Shot-Technologie von grundlegender Bedeutung sein, um Funktionsmodule zu integrieren, interaktive Oberflächen zu ermöglichen und nachhaltige, recycelbare Designs zu ermöglichen.
